材料架配批花機組成全自動網紋生產線
輕型材料架即可以做為料架使用起到開卷的用途又可以作為收料機使用起到收料之用途，不僅能搭配沖床使用，也能配合批花機使用組成全自動網紋生產線。目前在用批花機進行網紋生產過程中，常用手工放料后啟動開關進行批花作業，并且在此過程中需要多次手工調節操作數據才能完成整個批花工作，生產效率低、勞動強度大。

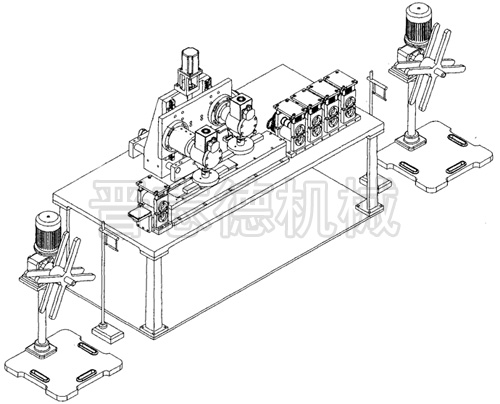

針對客戶網紋生產效率低下的問題，晉志德機械專為客戶設計了一種全自動網紋生產線，此生產線通過在批花機上加裝了驅動裝置，在側邊配置自動放料、收卷裝置來達到自動放、收料之目的，其中驅動裝置由馬達、與馬達連接的變速器、與變速器連接的鏈輪及步進馬達組成，由馬達驅使變速器帶動鏈輪傳動產生自動處理裝置的驅動力；自動放料、收卷裝置由一個設置在批花機側邊的輕型材料架（放料用）、靠近該材料架放置的立感應支架、設置在批花機另一個側邊的輕型材料架（收料用）、靠近該收料架放置的收料感應支架、安裝在批花機機架上面的真空吸盤、設置在批花機機架上的高速主軸馬達、設置在批花機機架上的材料膠壓滾輪及與材料膠壓滾輪滾動配合的材料壓輪組成，材料壓輪用于調節進料的傳送速度，可以根據客戶需求不同設置3套到6套，放料架、收料架根據放料感應器和收料感應器的感應進行間歇性停頓工作，真空吸盤和高速主軸馬達一起工作將輸進的材料進行加工。
此全自動網紋生產線在實際使用時，馬達帶動變速器進行轉方向減速，再通過鏈條直接驅動鏈輪，通過鏈輪帶動材料壓輪工作，由放料架放料，通過真空吸盤和高速主軸馬達的加工，后由收料架完成收料的自動批花過程，操作方便，生產高效性能好，并節省了大量的人力。
