安裝滾輪送料機必須測量的沖床尺寸

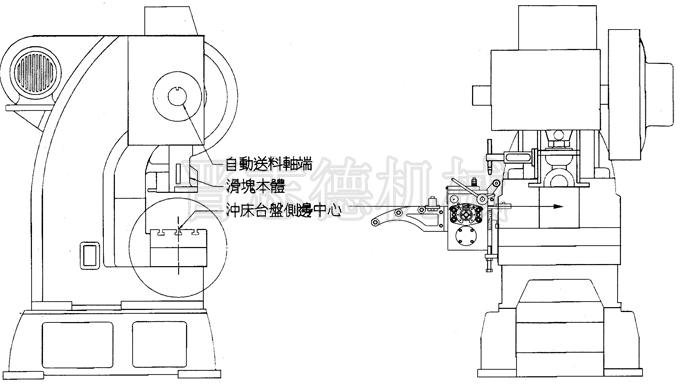

 客戶在選定滾輪送料機的型號，確定訂單后，還需測量一下沖床安裝滾輪的一些必要尺寸，不少客戶會有疑問，說你的標準型號就適合我呀，為什么還需要測量沖床的尺寸呢？其實這是由于滾輪送料機的原理來決定的，滾輪送料機與空氣送料機、NC送料機不同，它沒有立的動力源，它需要通過安裝偏心盤到?jīng)_床輸出軸上，由輸出軸的動力來帶動滾輪的運轉，而每臺沖床的輸出軸不同因此需測量輸出軸的軸徑、長度及輸出軸上鍵槽的長、寬、深確定送料機偏心盤固定座的大小；其次滾輪送料機機身主體需安裝在沖床臺盤側邊，因此需測量沖床側邊臺盤長度，T型槽的位置確定送料機固定板的安裝孔位和高度；后輸出軸到?jīng)_床臺面的距離確定連桿的長度。下圖為滾輪送料機安裝示意圖，以供大家理解：

　　　　
　　

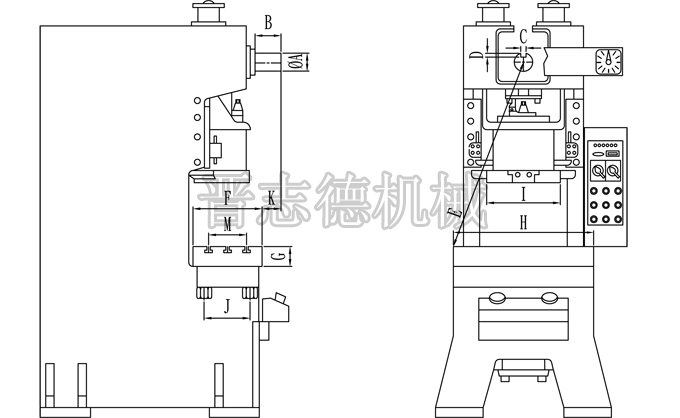

安裝滾輪送料機必須測量的沖床尺寸：

沖床尺寸

A

B

C

D

E

F

G

H

I

J

K

L1

L2

L3

L4

M

A為輸出軸軸徑，B輸出軸軸心長，C輸出軸鍵槽寬度，D輸出軸鍵槽深度，E輸出軸軸心至臺面一角的長度，F(xiàn)臺面寬度，G臺面高，H臺面長，I滑塊長，J下臺盤的厚度，K輸出軸軸心端至臺面邊的距離，M為T型槽距離，L1、L2、L3、L4為臺盤T型槽尺寸，N模具材料線高度。
　　尺寸測量的特別注意：1、A、B、C、D為沖床輸出軸的尺寸，用于訂制偏心盤固定座，需精確測量，特別是軸徑需通過游標卡尺精確測量，若固定座偏小則不能安裝，固定座偏大就會影響送料精度，需特別注意。
　　2、E（輸出軸軸心至臺面一角的長度）尺寸是用于確定滾輪送料機連桿的長度，因晉志德滾輪送料機拉桿為三節式，調整范圍大，因此測試時，無需特別精確，測量時精度到厘米就可以了。
　　3、(H-I)/2得到的數值來確定滾路送料機放松打桿的長度。
　　4、F、M、G、J、L1、L2、L3、L4、N由這幾項參數確定送料機安裝板的大小和孔位，特別是N模具材料線高度的尺寸決定滾輪送料機的送料高度范圍，所以這個尺寸非常重要，客戶一定要根椐實際沖壓生產常用模具下模高度來測量填寫。
　　
　　5、K為輸出軸軸心端至臺面邊的距離，若輸出軸在中間這個尺寸特別重要，過短而滾輪又過小則連桿連接不到，則需加大輸出軸長度或換用大型號滾輪送料機，對輸出軸不在中間無需特別注意。
　　以上尺寸需認真填寫，若客戶自身測量不便，晉志德會委派專業技術人員給予測量。
