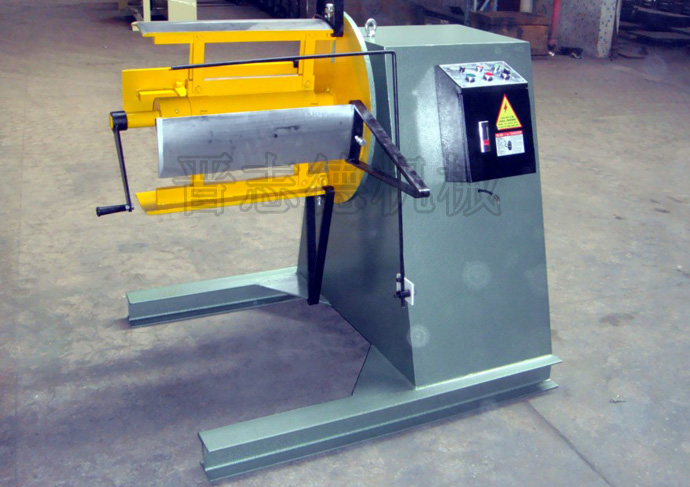

重型材料架工作原理
重型材料架使用時，需先將懸臂軸收縮便于上料，因此在將卷料放置至到托料瓦板之前，需先由操作人員以逆時針方向操縱手柄，使螺桿逆轉，連桿則向右擺移，活動漲緊座沿漲緊槽下移收縮懸臂軸，再將生產需要的卷料從懸臂軸自由端套入放到托料瓦板上，放到底，直到材料頂?shù)紸型鐵為止，此時由于卷料的重量加上重型材料架本身重量，沒有外部施加的轉矩時，懸臂軸不易轉動，當卷料裝好后，再向相反方向即順時針方向操動手柄，手輪帶動絲桿旋轉，通過螺母和絲桿的螺旋副配合，絲桿相對靜止的螺母軸向移動，借助安裝在座套管和絲桿間的軸承推動整個滑套軸向移動，滑套移動后先帶動與其連接的牽引連桿逐漸伸直抬起托料瓦板，此時連接在懸臂軸上的支撐連桿也隨之伸直抬起托料瓦板，托料瓦板圍成的圓弧直徑逐漸擴大，撐緊套在托料瓦板上的卷料，直到完全撐緊。只要變換手輪的轉動方向，調節絲桿相對螺母往不同方向移動，即可改變托料瓦板圍成的圓弧內徑，控制其對卷料的撐緊度，適合撐緊內徑大小不同的卷料。
上料完成后根據需要而將卷料限位A型鐵安裝到托料瓦板上。對于一對卷料限位A型鐵，只需依據拆、卸其中的處于外側的一個。
在重型材料架動力傳動機構的工作下，使主軸旋轉，帶動靠盤、滑動套、滑動套位置調整機構旋轉，同時由滑動套攜懸臂軸并且進而懸臂軸攜卷料運動，完成卷料的開卷送料，送入后續的整平機或送料機中。當送出的材料出現有冗余現象時，材料會因下墜而被感應架感應到，由感應架將信號反饋給電氣控制箱，使馬達暫時停止，反之亦然。
當整盤卷料用盡后，則先卸去卷料限位A型鐵，再操動手柄使懸臂軸收縮，將另一卷卷料架設到托料瓦板上，然后再接上述操作即可。因此，在整個過程中重型材料架操作人員只需負責卷料放置到托料瓦板上及對手柄的相應操作以及依需安裝卷料限位A型鐵，而一旦進入工作狀態，完全實現自動開卷送料，因此既可以節約人工降低勞動強度，還可以大的提高整體的沖壓效率；同時由于卷料是被漲固在懸臂軸的托料瓦板上，同時被A型鐵管護，因此不會出現游動和竄動現象，確保了卷料的開卷送料效果。
