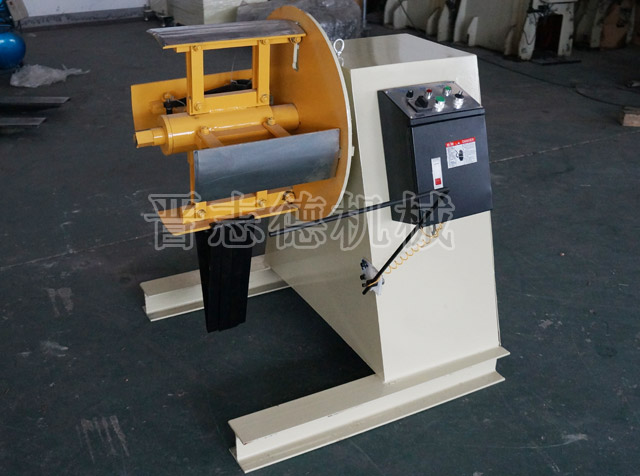

油壓重型材料架實用型開卷設備
沖壓自動化生產必須使用卷料，而卷料使用時則須有專業的放料、開卷設備，重型材料架因價格實惠、載重量大、故障率低、立式放料外徑可特殊訂制等特點成為了沖壓客戶的選放料、開卷設備。
目前沖壓行業的重型材料架均使用手搖式張緊方式，雖也能將一些輕型料卷張緊，但勞動強度大，操作相對繁瑣，且一旦客戶料卷重時，上料張緊就是一個很大的問題，因此沖壓市場急需一種具備自動張緊功能的重型材料架，而晉志德油壓重型材料架就是因此而誕生的。

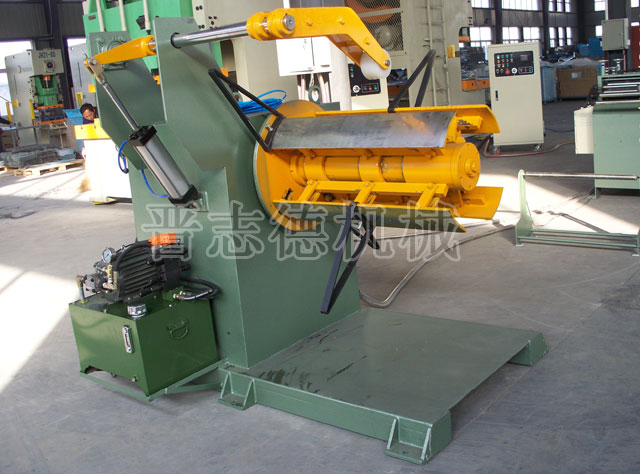

晉志德油壓重型材料架工作時，在控制系統的作用下，油壓站通過液壓來驅動拉桿沿主軸作遠離固定座的軸向移動，拉桿的軸向移動就會進一步帶動前調整滑套和后調整滑套軸向移動，由于前調整滑套與后調整滑套通過托塊固定連接，托塊通過連桿與托料瓦板活動連接，固定座通過導向銷與托料瓦板活動連接，而導向銷限制了托料瓦板沿主軸軸向方向的移動，所以當前調整滑套與后調整滑套沿主軸作遠離固定座的軸向移動時，就會通過托塊帶動托料瓦板沿導向銷作遠離于主軸中心的徑向移動，而外葉片與托料瓦板固定連接，所以托料瓦板的徑向移動就會使外葉片也作遠離于主軸的移動，使外葉片漲開，從而使由多組葉片組成的漲縮卷筒的直徑變大，進而漲緊圓盤狀材料的內孔，實現對圓盤狀材料的固定。
同樣，在晉志德油壓重型材料架控制系統的作用下，不可壓縮的液體回流至油壓站中，此時，外部大氣就會促使拉桿帶動前調整滑套與后調整滑套沿主軸作靠近固定座的軸向移動，使托料瓦板沿導向銷作靠近于主軸中心的徑向移動，使外葉片縮緊，從而使由多組葉片組成的漲縮卷筒的直徑變小。由于油壓重型材料架主軸上設有平鍵，前調整滑套和后調整滑套上設有與主軸上的平鍵相匹配的鍵槽，所以當材料架主軸轉動時，會帶動前調整滑套和后調整滑套同步轉動，前調整滑套和后調整滑套再通過托塊和連桿帶動葉片同步轉動，從而實現放料。
